В ПОМОЩЬ ПИШУЩИМ О ВОЙНЕ

Сообщений 21 страница 30 из 360

21

Советская КВ радиостанция "Север"

С лета 1941 года в тылу немецко-фашистских войск начало действовать большое количество разведывательных, диверсионных и партизанских формирований, которым требовались надежные малогабаритные радиостанции. В июле-августе 1941 года на базе радиостанции "Омега" конструктор Б.А.Михалин завершил разработку радиостанции "Север". Ее производство было организовано в блокадном Ленинграде на Заводе им. Козицкого, первые образцы которой поступили на фронт в октябре 1941 г., а с декабря выпускалось до 300, а в 1942 году уже до 2000 комплектов в месяц.

http://www.cqham.ru/trx/sever_6.jpg

"Север" - переносная, трёх-ламповая КВ радиостанция для работы телеграфом. Конструктор: радиолюбитель Б.А.Михалин. Выпускалась с 1941 года. В 1942 году была модернизирована и выпускалась под наименованием "Север-бис" (приём - 2 поддиапазона: 2.22 - 6.66 MHz, передача - 2 поддиапазона: плавный - 2.56-5.77 MHz и три стабилизированных частоты - смена кварца). Выходная мощность = 2.5 вт (2П4М). Военные радисты, входящие в состав разведывательных групп и партизанских отрядов, в своих воспоминаниях радиостанции серии "Север" очень часто называют ласкательно-уменьшительным именем - "Северок".

http://www.cqham.ru/trx/sever_1.jpg

Радиостанция "Север", подготовленная к сеансу связи
http://www.cqham.ru/trx/sever_5.jpg

Принципиальная схема:
http://www.cqham.ru/image/sewer.gif

http://zik.solinepro.ru/admin/upload/user/images/images%20history/52%20%D0%91.%D0%98.%20%D0%A1%D0%BB%D0%B8%D0%B7%D0%BD%D0%B8%D0%BA%D0%BE%D0%B2%20%D1%81%20%D1%80%D0%B0%D0%B4%D0%B8%D0%BE%D1%81%D1%82%D0%B0%D0%BD%D1%86%D0%B8%D0%B5%D0%B9%20%D0%A1%D0%B5%D0%B2%D0%B5%D1%80%20%D0%BD%D0%B0%20%D1%84%D1%80%D0%BE%D0%BD%D1%82%D0%B5.jpg

http://topwar.ru/uploads/posts/2012-05/1337172557_0_683c9_d8704805_XL.jpg

Отредактировано Дьяк (14-03-2013 17:51:31)

+3

22

Радиостанция РБ (3Р)

http://img13.nnm.ru/d/6/d/5/6/763644bdd9f6b075b333ae52eb2.jpg

Разработка радиостанции 3Р Центрального научно-испытательного института связи Красной Армии, под руководством А.В.Саводника и А.Ф.Обломова. Производство было налажено на радиозаводе им.Орджоникидзе. В 1938 году радиостанция 3-Р, под названием "РБ" ("радиостанция батальонная") поступила на вооружение Красной Армии.

На базе радиостанции РБ было создано несколько модификаций, среди которых наиболее примечательная - РБ-40, радиостанция для разведки, особенностью которой было то, что она выпускалась на дюралюминиевом шасси, но в точной компоновке РБ, и имела деревянный корпус. Радиостанции РБ и РБ-40 применялись в финской войне 1939-1940 гг.

http://forum.qrz.ru/watermark.php?src=http://keep4u.ru/imgs/b/080705/08/08c832a51300ca7f4d.jpg

http://www.westfront.su/arc/images/image-48.jpg

* * *

=================================================================================================================

Радиостанция РБМ
http://www.armyradio.com/publish/Ukrainian_Expedition/Pictures/Collections/UR4LU_Collection-15.jpg

РБМ представляет собой значительно усовершенствованную радиостанцию РБ (3-Р) разработки 1936 г. и предназначалась в основном для обеспечения связи в батальонном звене сухопутных войск. Выпуск РБМ начался в 1942 г. в Новосибирске на заводе № 590 (эвакуированный из Воронежа завод «Электросигнал») и продолжался на нескольких предприятиях до начала 1950-х гг. Заводской шифр изделия — «Левкой».

В 1943 г. выходную мощность РБМ удалось поднять до 5 Вт и новая радиостанция получила название РБМ-5

Диапазон частот — 1,5—5 МГц, разбит на два поддиапазона: 1,5—2,75 МГц и 2,75—5 МГц.
Выходная мощность передатчика — 1 Вт (РБМ-1) или 5 Вт (РБМ-5).
Режимы работы — телеграф с амплитудной манипуляцией, телефон с амплитудной модуляцией.
Дальность связи с однотипной радиостанцией (РБМ-1):

    с малой штыревой антенной — 2-10 км телефоном, до 15 км телеграфом;
    с горизонтальной антенной «диполь» — 17 км телефоном, 35 км телеграфом;
    с мачтовой антенной — 30 км телефоном, 50 км телеграфом.

Источник питания — аккумулятор 2НКН-22 (2НКН-24) и три анодные батареи БАС-80 (или четыре БАС-60) или два аккумулятора и вибропреобразователь ВПР-6.
Время работы от одного комплекта батарей — до 36 час, при использовании вибропреобразователя — до 12 час.
Габариты приёмопередатчика и упаковки питания — 340×200×270 мм.
Масса приёмопередатчика — 13 кг.
Масса упаковки питания — 14—16 кг.

http://oldradio.cqham.ru/war/rbm1top.jpg

Принципиальная схема радиостанции РБМ
http://us3iat.qrz.ru/history/rb_rbm/rbm_sh1.jpg

РБМ с блоком питания
http://www.kcbdx.ru/_fr/0/8139635.jpg

Радиостанция РБМ-5, 1943 г.
http://www.rkk-museum.ru/collections/maltsev/images/05.jpg

http://www.rusalbom.ru/files/gallery/view/8174-1350320527.jpg

Радиостанция РБМ-5 в фильме "Вариант Омега":

Отредактировано Дьяк (14-03-2013 18:39:28)

+3

23

Дьяк написал(а):

Радиостанция РБМ

Детством повеяло. В 60-х работал на такой в радиокружке, РБМ-5 или -6, сейчас точно уже не скажу.

+1

24

Стереотруба

Стереотруба относится к простейшим средствам оптический разведки. С ее помощью разведчики могут изучать местность в расположении противника, обнаруживать цели и вести за ними наблюдение, определять их положение на местности относительно ориентиров путем измерения горизонтальных и вертикальных углов, определять дальности до целей, если известны их размеры по высоте или ширине.

http://i073.radikal.ru/1001/07/e58148cb85de.jpg

Стереотруба по своему устройству представляет как бы комбинацию двух перископов, скрепленных у основания на общей шарнирной оси. В войсках используются большая стереотруба и артиллерийская стереотруба.

http://armor.kiev.ua/lib/artilery/08/192-193.gif

Последняя отличается лишь некоторыми деталями конструкции и углоизмерительной сеткой. Большая стереотруба имеет десятикратное увеличение, поле зрения 5°, перископичность 325 мм,массу в рабочем положении 11,5 кг. Она обеспечивает точность измерения углов до 0-01.

http://s42.radikal.ru/i096/1005/0a/7a9b9fdcdd96.jpg

Стереотрубы на русско-японской
http://www.history-ryazan.ru/system/files/node_files/admin/1275/punkt_2.jpg

Стереотруба на Первой Мировой
http://www.rusempire.ru/gallery/originals/47/27940BED692D-47.jpg

АКовцы у стереотрубы
http://s.imhonet.ru/1/tmp_user_files/fd/51/fd512441a1a791770a6fa573d688bff5/xlarge/dfdfebe92aea72d06e7eddab516fd674.jpg

Немецкие артиллеристы в Болгарии, 1917 г.
http://www.bomberstrom.de/jpg_18/jpg_westfront/berry-au-bac_2.jpg

Стереотруба из люка штурмового орудия
http://65dvs.clan.su/_ph/2/939159648.jpg

Немецкие артнаблюдатели
http://vif2ne.ru/nvk/forum/files/Blitz/%28090812100338%29_stereotrub-sniper.jpg

Советский самоходчик ведет наблюдение за полем боя
http://mechcorps.rkka.ru/files/bepo/media/bepo_161.jpg

Немец ведет наблюдение гор
http://www.photo-war.com/photo/shop/528.jpg

+4

25

Ручные гранаты СССР

1. Противопехотные гранаты

1.1. Ручная граната обр 1914/30 гг. (в некоторых руководствах называется обр. 1915/30 гг.)

Ручная граната образца 1914/30 года относится к числу оборонительно - наступательных гранат. Предназначена для поражения живой силы противника и его техники, инженерных заграждений ударной волной и осколками.

http://kidarmy.websnadno.cz/m1914-30.jpg

Общий вид гранаты и оборонительного чехла к ней.
http://army.armor.kiev.ua/hist/granata12-14.jpg

гранаты
http://gunsite.narod.ru/gr_1914u.gif

1.2. Ручная оборонительно-наступательная граната РГД-33
Оборонительно-наступательная дистанционная граната обр. 1933 г.

http://i049.radikal.ru/0802/9e/0ec4cc3d9437.jpg
Слева - осколочная "рубашка", посередине - граната без "рубашки", справа - граната с "рубашкой" (оборонительным чехлом)

http://s2.uploads.ru/t/Y3CWD.jpg

1.3. Ручная оборонительная граната Ф-1
Ручная оборонительная граната с корпусом из сталистого чугуна. В войну выпускались гранаты в том числе с корпусом из серого чугуна. До 1942 года комплектовалась запалом Ковешникова, позднее - запалом УЗРГ

http://cs-tom.clan.su/_ld/0/83914843.jpg
Слева с запалом УЗРГ, справа - с запалом Ковешникова.

http://s017.radikal.ru/i420/1202/62/11a47da9e171.png

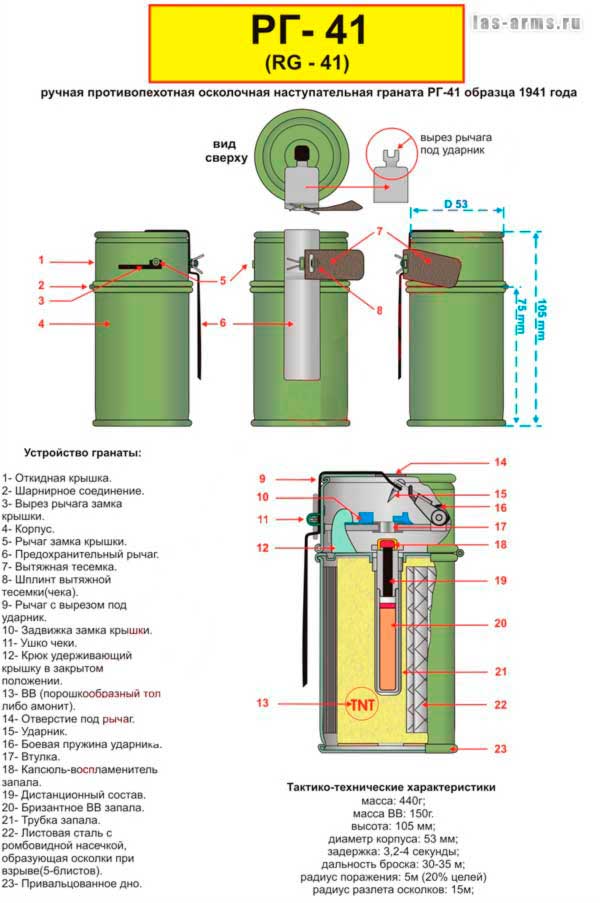

1.4. Ручная наступательная граната РГ-41

Разработана конструктором Н.П. Беляковым в 1941 году, принята на вооружение в ноябре 1941 г. серийное производство прекращено в 1942 году в связи с принятием на вооружение гранаты РГ-42 с новым запалом УЗРГ. Уже в 1943 граната фактически выходит из обращения, уступив дорогу более простой и безопасной РГ-42.

http://www.las-arms.ru/img/thrown/granade/rg41/Rg41.jpg

1.5. Ручная наступательная граната РГ-42 "Сталинградка".
Наступательная граната из тонколистного металла. Разработана практически одновременно с принятием  в 1942 году на вооружение универсального запала для гранат УЗРГ. Граната РГ-42 оказалась гораздо более простой по конструкции, более технологичной в производстве и безопасной в обращении, особенно для плохо обученного личного состава.

http://oruzhee.ru/uploads/posts/2012-03/1332691434_ruchnaya-granata-rg-42-3.jpg

1.6. Оборонительная граната "Блокадница"
Изготавливалась из корпусов минометных 50-мм мин. Иногда называется гранатой Ф-2.

http://oruzhee.ru/uploads/posts/2012-03/1332690258_ruchnaya-granata-iz-korpusa-50-mm-miny.jpg

2. Противотанковые гранаты

2.1. Фугасная ударного действия конструкции Пузырева, масса ВВ 760 г.

http://s52.radikal.ru/i137/1005/fb/72be6a692adb.jpg

http://s3.uploads.ru/t/bOuie.jpg

2.2. Ручная противотанковая граната РПГ-41
Фугасная ударного действия конструкции Пузырева, масса ВВ 1460 г.

http://weapon.at.ua/grenade_3/rossiya/RPG-41-2.jpg

http://s2.uploads.ru/t/rVvl8.jpg

2.3. Ручная противотанковая граната РПГ-41 (неофициально именовалась "Ворошиловский килограмм")
Фугасная дистанционная (рукоять с запалом от РГД-33) конструкции Селянкина-Дьяконова, масса ВВ -1000 гр.

http://panzerabwehr.narod.ru/SSSR/ruchnoe_protivotankovoe_oruzhie/granati-mini/rpg-40_41/RPG-41VK_-_1.jpg

http://s3.uploads.ru/t/X1gr8.jpg

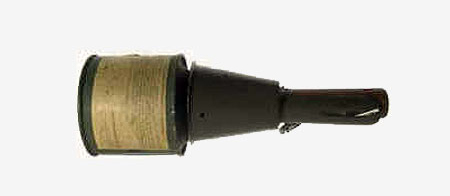

2.4. Ручная противотанковая граната РПГ-43
Кумулятивная ударного действия
http://www.darkgrot.ru/images/pathologies/article328.jpg

http://armyman.info/uploads/photos/show/%5B31%5D_21_Dec_11_%5B32%5D_21_Dec_11/30539_21005.jpg

2.5. Ручная противотанковая граната РПГ-6
Кумулятивная ударного действия. Разработана в в московском филиале НИИ-6 конструкторами М. З. Полевиковым, Л. Б. Иоффе и Н. С. Житких при участии Г. В. Хрусталева, А. Н. Осина и Е. И. Пыховой. Принята на вооружение осенью 1943 г.

http://russianguns.ru/wp-content/uploads/2011/04/rpg-6.jpg

3. Экспериментальные и малосерийные гранаты

3.1. Ручная наступательная граната РГ-42В

Выпускалась в 1943-1944 на базе оставшихся неиспользованными корпусов шомпольной гранаты Сердюка обр. 1941 г.

Шомпольная противотанковая граната Сердюка
http://alternathistory.org.ua/files/users/user2212/vpgs-41-1.jpg

Ручная граната РГ-42В
http://s2.uploads.ru/t/I7OWt.jpg

3.2. Ручная осколочная граната ударного действия РГУ-40

В 1940 г. граната РГУ была разработана, и испытана оборонительная граната ударного действия. Принималась на вооружение, но нет данных о ее выпуска  серией.

http://s3.uploads.ru/t/Yqkyo.jpg

3.3. Ручная осколочная граната ударного действия РГУ

Разрабатывалась для экипажей танкистов, прошла успешные испытания, выпущена малой серией.

http://s2.uploads.ru/t/LizFh.jpg

3.4. Ручная осколочная граната ударного действия РГУ-38

Разрабатывалась М. Дьяконовым для замены гранаты РГД-33, но в серию не пошла. Ударный механизм послужил прототипом ударного механизма гранаты РПГ-40

http://s2.uploads.ru/t/Cf0bt.jpg

3.5. Ручная осколочная оборонительная граната типа Ф-1 с запалом Чарушина

Осенью 1941 г. Чарушин разработал терочный запал, который был дешевле запала Ковешникова при сравнимой мощности и главное - мог производиться в условиях осажденного Ленинграда. Выпускался в 1942 г., но вскоре пошел в крупную серию запал УЗРГ, который при сравнимой стоимости был надежнее и которых уже хватало. Запалами Чарушина комплектовались гранаты Ф-1 и "Блокадница"

http://s2.uploads.ru/t/8ZcC3.jpg

3.6. Ручная оборонительно-наступательная граната РОГ обр. 1943 г.

Разрабатывалась в 1942 г. с целью дать замену гранате РГД-33, но несмотря на большее соответствие прототипу, чем РГ-42, было принято решение о выпуске РГ-42 и Ф-1 с запалом УЗРГ, так как указанный запал был недорогим и надежным.

http://s2.uploads.ru/t/Prgzv.jpg

3.7. Ручная оборонительная граната, выпускавшаяся во время обороны Одессы и Севастополя
Корпус гранаты отливался из серого чугуна, в качестве ВВ использовался черный порох, а также огнепроводный шнур вместо запала.
http://g.io.ua/img_aa/large/1687/05/16870565.jpg

3.8. Ручная кумулятивная противотанковая граната

В 1942 г. разрабатывалась граната 57-Г, но механизм оказался недостаточно надежным. Возможно, она послужила прототипом гранаты РПГ-6

http://s2.uploads.ru/t/FXWSU.jpg

Отредактировано Дьяк (15-03-2013 19:12:33)

+6

26

Дьяк написал(а):

Пулеметов ДК-36 (с ленточным питаниемм- прототип ДШК-38) на лафете от противотанковой пушки

А что за лафет такой любопытный? Есть какие нибудь подробности?

+1

27

Мамоныч написал(а):

А что за лафет такой любопытный? Есть какие нибудь подробности?

С.Плотников говорил, что для испытаний прототипа ДШК сделали лафет из лафета противотанковой пушки.
Наверное, некорректная подпись. Надо поправить.

Отредактировано Дьяк (14-03-2013 22:52:22)

+1

28

Один из способов использования гусеницы от другого танка для буксировки. В данном случае, гусеница от Pz-3,4
http://s2.uploads.ru/t/n72TE.jpg

Отредактировано Bosun (15-03-2013 03:14:04)

+2

29

Немецкие ручные гранаты

1. Противопехотные гранаты

1.1. Ручная наступательно-оборонительная граната М24
http://s2.uploads.ru/XZ9rR.jpg

1.2. Ручная наступательная граната ударного действия М-34
http://s3.uploads.ru/uhnRb.jpg

1.3. Ручная наступательная граната М-39
http://s2.uploads.ru/iIw4v.jpg

1.4. Ручная наступательно-оборонительная граната М-43
http://s2.uploads.ru/d52kQ.jpg

2. Дымовые гранаты

2.1. Дымовая граната Nb.Hgr.39

http://s3.uploads.ru/hoJyl.jpg

2.2. Дымовая граната Nb.Hgr. 39 с запалом Bz.E.39

http://s2.uploads.ru/STMWz.jpg

2.3. Дымовая граната Nb.Hgr.42
http://reibert.info/wiki/images/4/4b/Nb42_4.jpg

3. Противотанковые гранаты

3.1. Магнитная кумулятивная граната - мина Haft.H3

http://s2.uploads.ru/qxdV1.jpg

3.2. Ручная приклеивающаяся кумулятивная граната
http://s2.uploads.ru/Rhi0v.jpg

3.3. Ручная кумулятивная граната PWM-1
http://s2.uploads.ru/YhOTq.jpg

Вариант усовершенствованной рукоятки ручной кумулятивной гранаты PWM-1
http://s2.uploads.ru/UxbY1.jpg

* * *

http://s2.uploads.ru/j7MUi.jpg

Отредактировано Дьяк (15-03-2013 20:55:24)

+2

30

Противотанковые ружья

Как все начиналось. 1918 г.

--
http://www.weaponplace.ru/images/ptr.jpg

Немчики с PzB 38/39
http://www.weaponland.ru/images/ptr/germani/PzB_38-5.jpg
http://zonawar.ru/images/orujshie_poddershki/ptr/pzb39_foto2.jpg

Расчет PzB 39 окапывается
http://m6.paperblog.com/i/41/418620/-L-ulAl9g.jpeg

Немецкое PzB 39, вид с казенной части
http://www.thetankmaster.com/images/12/003518.jpg
http://www.popmech.ru/images/upload/ptr_1_4_1266697564.jpg

12,7-мм ПТР, часто называемый "ПТР Шолохова"
http://armor2var.ucoz.ru/str/imeg_big/0112.jpg

Учиться, учиться и учиться (1942)
http://rkka.kiev.ua/wp-content/gallery/historical/1941_25.jpg

Умри все живое:
http://www.gunpics.net/russian/ptrd/ptrd1.jpg

Ответственный момент - заряжание:
http://mirorugie.ru/data/_uploaded/image/image506.jpg

ПТРД из ДЗОТ
http://img1.liveinternet.ru/images/foto/796971/f_651134.jpg

Типичная цель для ПТРД 1943-го - вражеский БТР
http://mirorugie.ru/data/_uploaded/image/image500.jpg

C ПТРС в горах:
http://waralbum.ru/wp-content/uploads/2010/02/0_38a63_e17e172c_orig.jpg

С ПТР на БА-64
http://waralbum.ru/wp-content/uploads/2010/01/BA_64_ATR.jpg

Отдых на марше:
http://img12.nnm.ru/1/0/4/a/f/70211e4e27d94faf71cfe7e0475.jpg

По танку
http://warfront.ucoz.ru/PTR/PzIII.jpg

По самолетам
http://m001.bcm.ru/35/c4339307-ae38-48ed-8436-13bf84f6cce3.jpg

ПТРС во время боев в городе, 1945 г.
http://i2.guns.ru/forums/icons/forum_pictures/003357/3357383.jpg

Немецкие трофери 1942-го:
http://img-fotki.yandex.ru/get/4608/viktor3951.fb/0_709c2_c50847d5_XL

Расчет ПТРД в немецких войсках:
http://samlib.ru/img/n/nikolaj_b_d/pehotaprotiwtankow/325291.jpg
http://bratishka.ru/archiv/2008/10/images/2008101003.jpg

Немец с польским ПТР
http://odkrywca.pl/forum_pics/picsforum14/kar.jpg

Трофей Халхин-гола
http://www.gideonstar.hotmail.ru/sturmgewer2011.jpg

Расчет "Лахти" в бою
http://warfront.ucoz.ru/PTR/lahti_action.jpg

Бритиш "Бойс"
http://topwar.ru/uploads/posts/2013-01/1357593724_boys-2.jpg
Наши разведчики на БТР Универсал с ПТР "Бойс"
http://img-fotki.yandex.ru/get/4702/tsvet-asfalta.2/0_5fe7b_db6cd062_XL

Венгр с "Солотурном" на восточном фронте
http://s1.violity.kiev.ua/files/2011/12/26/15/1414_1324907240.jpg

Тоже ПТР, как бы странно это не показалось:
http://zonawar.ru/images/orujshie_poddershki/ptr/pzb41_foto.jpg
http://img-fotki.yandex.ru/get/6602/165809419.f/0_7e4f7_7188dbbd_XL

Боеприпасы ПТР и малокалиберной артиллерии
--
--

Отредактировано Дьяк (16-03-2013 12:36:13)

+4


Вы здесь » В ВИХРЕ ВРЕМЕН » Антиляп » В ПОМОЩЬ ПИШУЩИМ О ВОЙНЕ
