О Линнемановской лопате
Sébastien Le Prestre, marquis de Vauban

В 1872 г. австриец Линнеман  изобрёл малую носимую лопату для пехоты.

Малая лопата  повсеместно вошла в снаряжение пехотинца и для побывавшего под огнем стала совершенно необходимым, тщательно сберегаемым предметом. При громадных достижениях техники истребления пехоты это был существенный дар техники для спасения её от истребления.
Линнемановская лопата вместе с русским солдатом с русско-турецкой войны и за это время принципиально не особенно изменилась.
Вес этого  малого  лопастого снаряда для копки, выгребу, навалки и пересыпки сыпучих тел -  2 фунта 20 золотников.
    * Работать  удобно лишь с колена
    * Обычно работают лёжа или стоя на коленях, или же сидя - непрерывно 10-15 минут, после чего отдыхают 5-10 минут и снова продолжают работу
    * Средняя вышина и дальность переброса земли 4 и 8 футов.
    * В среднем, смотря по грунту, в час можно вынуть от 9 до 30 кубических футов
    * Пехотинцы, обученные приемам владения малой лопатой, окапываются лежа за 8-12 минут

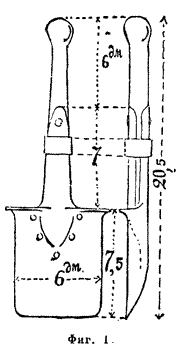

Малая лопата носилась в кожаном чехле на поясном ремне, на боку (на бедре), черенком вниз и выпуклой стороной наружу.
[

Предметы снаряжения для гренадерской и армейской пехоты полагаются следующие: 1). Вещевой мешок с перевязью, 2). Два малых сухарных мешка, 3). Ремень для стягивания скатанной шинели, 4). Поясной ремень, 5). Алюминиевая водоносная фляга с приспособлением для носки, 7). Патронохранилища: 2 патронные сумки (каждому строевому рядовому), нагрудный патронташ (каждому строевому рядовому) и запасная патронная сумка (каждому строевому рядовому), 8). Малая шанцевая лопата (Линемана) с чехлом или малый топор с чехлом, 9). Полотнище походной палатки с верёвкой, полустойкой и приколышем, 10). Ружейный ремень, 11). Штыковые ножны
Предметы снаряжения для гвардейской пехоты полагаются следующие: 1). Ранец; 2). Сухарный мешок; 3). Ремень для стягивания скатанной шинели; 4). Поясной ремень; 5). Алюминиевая водоносная фляга с приспособлением для носки; 6). Алюминиевый котелок; 7). Малая шанцевая лопата (Линемана) с чехлом или малый топор с чехлом; 8). Патронохранилища: 2 патронные сумки (у унтер-офицеров по одной сумке), нагрудный патронташ (каждому строевому рядовому) и запасная патронная сумка (каждому строевому рядовому); 9). Полотнище походной палатки с верёвкой, полустойкой и приколышем,  10). Ружейный ремень.

У лопаты затачиваются обе нижние стороны и одна  из двух  боковых сторон.
Угол заточки лезвия зависит от типов грунтов, встречающихся в данной местности и подбирается опытным путем.
Малая острота затрудняет копание, а излишне острая лопата застревает в грунте. Успех работы этой лопатой в среднем грунте составляет в песчаном грунте за час три четверти кубометра, в среднем растительном грунте половина кубометра и в глинистом грунте – около трети кубометра.
Черенок лопаты не окрашивается.
Его следует отшлифовать шкуркой и слегка опалить над огнем. Только в этом случае черенок не будет скользить в руке, не потребуется больших усилий для   удержания лопаты и не будут набиваться мозоли.

Неоднократно предпринимались попытки усовершенствовать эту лопату, в том числе и за счет того, что её делали складной, отказывались от черенка (лопата-рукавица), изменяли формы режущего края etc.
Однако во всех случаях возвращались к классическому линнемановскому варианту.

Британцы

Снаряжение из непромокаемой парусины, разделяется на походное и боевое.
Часть первого перед боем снимается.
Полевое обмундирование "хаки" одинаково как для различных родов войск, так и для офицеров и солдат:
    * однобортный китель с отложным воротником
    * короткие штаны
    * суконная обмотка вместо голенища сапога и ботинки со шнуровкой
    * головной убор — фуражка с козырьком

Английский пехотинец в походном снаряжении образца 1908 AD. Вид сбоку.

Походное снаряжение английской пехоты образца 1908 AD:
    * a — пояс
    * b — штыковые ножны
    * с, е, f — вещевой мешок с ремнями
    * d — патронные сумки
    * g — продовольственный мешок
    * h — баклага для воды
    * i — чехол для шанцевого инструмента
Общий вес снаряжения с полной укладкой — 36 фунтов, a с ружьем и одеждой, носимой на себе, — 63 фунта.

Японцы

Японский пехотинец в 1904 –1905 AD имел:

    * за спиной ранец, в котором было  необходимое в походе имущество
    * двубортное пальто-шинель из  драпа с капюшоном
    * запасную пару башмаков
    * алюминиевый котелок (с крышкой), в которой помещался двухдневный запас риса
    * небольшой холщовый мешочек для хранения приправы к рису
    * три патронных сумки на 120 патронов
    * алюминиевую баклагу и чарку
    * малую линнемановскую лопату и часть палатки

Вся эта ноша не превышала полутора пудов веса. Японцы, в 1904 –1905 AD, имели обоз – вьючный

Китайцы

Снаряжение китайского пехотинца в 1913 AD:

    * ранец из непромокаемого холста или кожи
    * 3 патронных сумки (две спереди, одна сзади)
    * пояс с ножнами
    * небольшая манерка
    * фляга
    * сухарный мешок, в котором носились:
          o галеты
          o часть патронов
          o принадлежность для чистки ружья и фуражки для парада
          o подтяжки
          o порция чаю
    * снаружи:
          o черное покрывало из китайской материи,
          o непромокаемый плащ с капюшоном,
          o хаки из китайской клеёнки
          o воронёный котелок
          o кожаные полусапоги на шнурах или жёлтые короткие сапоги с подошвами, подбитые гвоздями

Количество носимого малого шанцевого инструмента (малый топор в ножнах, малая кирко-мотыга, малая лопата):
    * лопаты y половины людей, кирки y четверти и топоры y четверти.
    * все люди первой шеренги носили лопаты

Кроме того, на каждое пехотное отделение полагалась небольшая пила, вкладываемая в кожаный футляр, прикрепляемый к ранцу одного из людей, уже имеющего инструмент.
В военное время полагалось на каждую роту вьючная лошадь или мул для перевозки большого шанцевого инструмента.
Инженерные войска имели то же снаряжение, что и пехота, только инструмент (лопата, кирка, топор) стандартного размера.
Офицеры (пехоты и инженерных войск) имели маленькие кожаные ранцы, в которых укладывалось бельё и платье.
Кроме того, все офицеры были снабжены: биноклем, сумкой для карт, манеркой и револьвером.

Итальянцы

Среди прочих частей итальянской пехоты альпийские егеря в 1913 AD занимали особое положение.
Это были действительно отборные войска: рослые, выносливые, здоровые, привычные к действиям в горах, они составляли цвет итальянской армии и предназначены были принять на себя первые удары противника, пока армия будет мобилизоваться и сосредоточиваться.
Они содержались в усиленном составе (183 человек в роте).
Особенно тщательно изготовлялось их обмундирование защитного цвета и снаряжение, приноровленное к переходам в горах:
    * мягкая фетровая шляпа
    * короткая суконная куртка
    * короткие до колен штаны
    * шерстяные бинты на голени и шерстяные носки
    * шнурованные кожаные сапоги
    * особый легкий ранец
    * альпийская палка
В каждой роте 3 человек были снабжены лыжами и 22 человека имели малый шанцевый инструмент
Батальоны и полки были снабжены подрывным имуществом. Обоз был раздёлен на двуколочный и вьючный.

Малая лопата, как холодное оружие

Правильно рассматривать малую лопату не только как индивидуальный, носимый шанцевый инструмент, но и как холодное оружие, причем, не только колюще-рубящего типа, но и метательное.
    В 1880—1881 AD  была предпринята Ахал- Текинская экспедиция, во главе генерал-адъютанта Скобелева.
   Войска получили на руки малый шанцевый инструмент (линнермановскую лопату, малый топор и малую кирку-мотыгу).
    Против Геок-Тепе пришлось вести ускоренную осаду, осадные работы продвигались быстро.
    Вечером 28-го декабря текинцы в числе до 4 000 человек, под командованием Тыкма-сердара, произвели нечаянное и притом стремительное нападение без выстрела, с одним холодным оружием, на правый фланг осадных работ и в охват его.
    В траншеях находились только 5 рот и команда охотников 81 пехотного Апшеронского полка.

    Пока не подоспел Куропаткин с общим резервом,  русские саперы рубились малыми лопатами.  В 7-10 минут всё было кончено, неприятель поспешно отступил в крепость, оставив в траншеях множество трупов с раскроенными черепами.

Требования к хорошей линнемановской лопате:

    * стальной лоток лопаты должен представлять собой калённый профильный кусок высококачественной стали толщиной не менее 3 мм (например из  стали 65Г и имеет темное антибликовое покрытие
    * правильная закалка позволяет пружинить стальному лотку и не ломаться при максимальных нагрузках
    * конструкция должна быть выполнена особо прочной, чтобы возможно было использование в качестве метательного оружия
    * кронштейн крепления (тяж) черенка к лотку должен быть не приварен сваркой, а приклёпан пятью заклепками
    * крепление черенка и стального лотка как на большой сапёрной лопате –тяж и обжимное кольцо
    * никаких шарниров для складывания и Т-образных рукояток (для рубки неудобно)
    * черенок деревянный (холодная металлическая рукоятка, малопригодна для зимы)
    * грани стального лотка могут быть заточены различно— одной стороной рассчитана на рубку, другой — на резку, и в корневой части - волнообразная заточка
    * чехол обязателен из плотной парусины или кожи
    * черенок не окрашивается, а шлифуется шлифовальной шкуркой и опаливается над огнём
    * отверстие под темляк и темляк
